Почему на телевизоре появляются полосы после прогрева

Если на телевизоре полосы появляются не сразу после включения, а через некоторое время прогрева, чаще всего причина в деградации шлейфов и драйверов матрицы, нарушении контактов на плате T‑CON, дефектах BGA‑пайки на системной плате или проблемах в цепях питания, которые проявляются именно при нагреве. На холодном экране дефект еще «спрятан», а после прогрева температурный дрейф добивает слабые участки, и полосы выходят на глаз.

Александр Смирнов

Как выглядит проблема: характер полос после прогрева

На выездах к клиентам я вижу несколько типичных картин.

После прогрева:

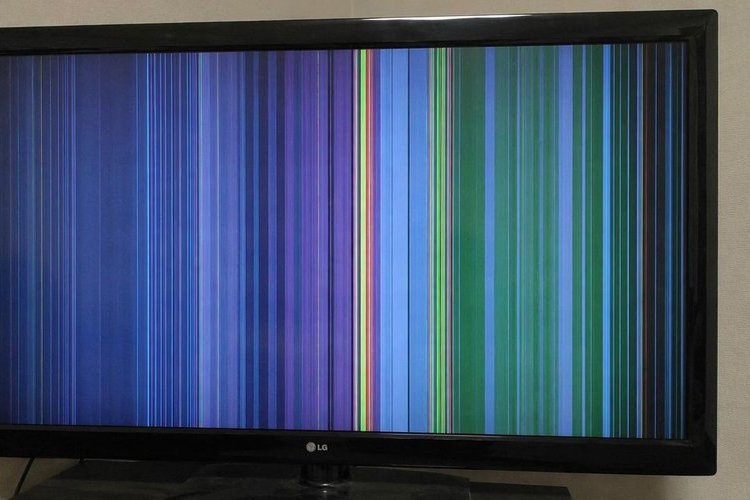

• появляются вертикальные полосы по всей высоте экрана, иногда несколько фиксированных областей;
• возникают горизонтальные полосы разной толщины, «дрожащие» или статичные;
• часть изображения смещается, «рассыпается» или замирает полосами;
• полосы могут усиливаться по мере дальнейшей работы, пока телевизор не остынет.

Важно отметить: если полосы появляются сразу после включения и не меняются, чаще речь о уже «засушенной» матрице или жестком дефекте T‑CON. Если же первые минуты картинка чистая, а потом, на прогретом телевизоре, полосы вылезают — почти всегда есть температурно‑зависимый дефект: трещины в пайке, деградировавший шлейф, нестабильный элемент в цепях питания.

Основные узлы, из‑за которых появляются полосы после прогрева

Чтобы понимать логику, нужно знать, какие блоки формируют изображение:

• матрица (панель) с входными шлейфами и драйверами строк/столбцов;

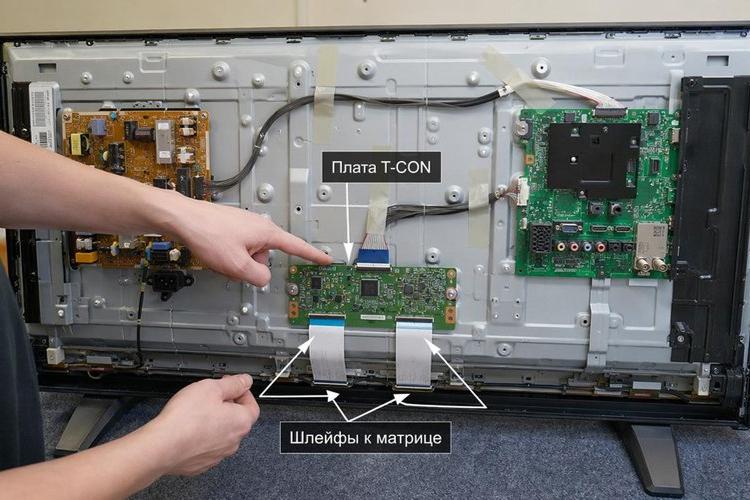

• плата T‑CON (Timing Controller), которая формирует сигналы для матрицы;
• основная системная плата (Main Board) с BGA‑чипами обработки видео;
• цепи питания этих узлов — стабилизаторы, DC/DC‑преобразователи.

Когда телевизор прогревается, температурное расширение и рост утечек в элементах меняют параметры этих цепей. Слабые участки начинают «сыпаться», и полосы проявляются именно после прогрева, а не сразу.

Совет мастера: Если полосы появляются только после прогрева, никогда не давите на матрицу или не гните корпус в попытке «зажать» дефект. Это временно может изменить картину, но риск треснуть стекло и окончательно добить панель намного выше, чем шанс восстановить контакт.

Матрица и ее шлейфы: температурная «болезнь» тонких дорожек

Одна из самых сложных и дорогих причин — деградация самой матрицы.

Что здесь происходит:

• к стеклу матрицы припаяны драйверы строк и столбцов, к ним идут тончайшие шлейфы (COF‑ленты);
• со временем под воздействием тепла, вибраций и циклов включения/выключения контакт по этим лентам ослабевает;
• на холодном телевизоре еще хватает проводимости, картинка чистая;
• при прогреве расширение материалов, рост утечек и падение параметров дает сбой — часть столбцов или строк «отваливается», появляются полосы.

Отличительные признаки:

• полосы статичные, строго привязаны к конкретным участкам экрана;
• легкое постукивание по рамке или аккуратное давление по краю панели иногда на секунды меняет картину (но это не метод ремонта);
• по мере дальнейшей эксплуатации ситуация только ухудшается.

В таких случаях чаще всего требуется либо дорогостоящая работа по восстановлению шлейфов COF (не каждый сервис берется), либо замена матрицы целиком, что часто экономически невыгодно для массовых моделей.

Плата T‑CON: настройка таймингов и зависимость от температуры

T‑CON — плата, которая формирует временные диаграммы и уровни сигналов для матрицы. Она отвечает за:

• раздачу сигналов по линиям матрицы;
• формирование напряжений VGH, VGL, Vcom и других опорных уровней;
• баланс яркости, контраста, симметрию сигналов.

Когда у T‑CON проблемы:

• стабильность этих напряжений нарушается, часть линий получает «не то», и появляются полосы;
• температура влияет на стабилизаторы и микросхемы, поэтому дефект проявляется только после прогрева: сначала параметры в допуске, потом начинают уходить.

Признаки:

• полосы могут быть и вертикальными, и горизонтальными, часто с легким шумом;
• при сильном нагреве (например, после часа просмотра) картинка ухудшается;
• охлаждение платы (временное) иногда улучшает ситуацию, что указывает на температурный характер дефекта.

На практике ремонт T‑CON включает:

• замену стабилизаторов, «просевших» конденсаторов;
• восстановление трещин в пайке, особенно по BGA‑чипам, если они есть;
• иногда — замену самой платы на новую или б/у.

Совет мастера: Не пытайтесь «пропаять» T‑CON обычным бытовым паяльником, особенно если на ней стоят мелкие SMD‑компоненты и многовыводные микросхемы. Часто после такого вмешательства плата перестает работать вовсе. В сервисе мы используем инфракрасные станции и контролируем температуру по профилю.

Системная плата и BGA‑пайка: полосы как симптом дрейфа видеопроцессора

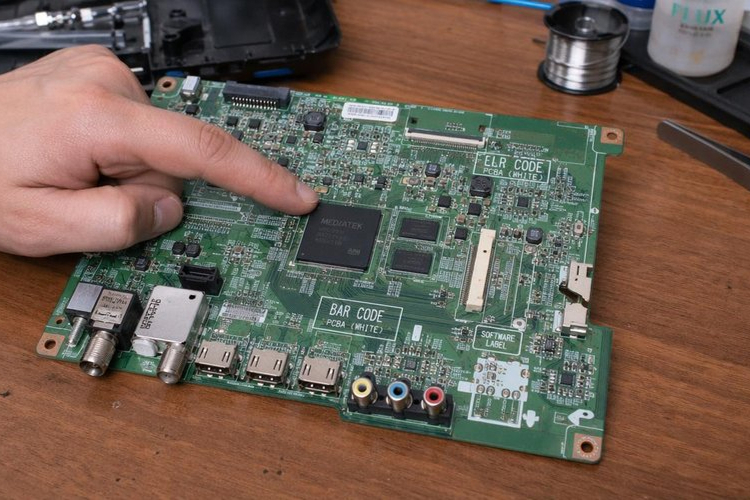

На системной плате стоят процессор и видеочип, часто в корпусах BGA (шариковая пайка). При нагреве:

• шарики припоя под BGA‑корпусом расширяются, микротрещины в них дают о себе знать;
• часть линий данных или адреса начинает временно «отваливаться»;
• изображение на экране, особенно сложные сцены, превращается в секторы и полосы.

Признаки:

• полосы могут сопровождаться другими артефактами: квадраты, «битые» области картинки, зависания;
• иногда после полного остывания ТВ снова показывает нормально несколько минут, затем дефект повторяется;
• легкий перегиб платы или точечный нагрев локально меняет картину.

В таких случаях путь ремонта:

• диагностика цепей питания видеочипа и памяти;
• проверка BGA‑пайки на предмет холодных контактов;
• профессиональный реболлинг (перепайка) или замена платы целиком.

Очевидно, это вмешательство требует оборудования и опыта, и часто проще заменить плату на новую, особенно если модель популярна и доступна по цене.

Цепи питания: «просевшие» конденсаторы и нестабильные стабилизаторы

Полосы после прогрева часто связаны с тем, что питание узлов матрицы и T‑CON перестает быть стабильным.

Типичная картинка:

• электролитические конденсаторы теряют емкость, ESR растет, на холодную еще хватает уровня;
• при нагреве внутренняя структура меняет параметры, напряжения «гуляют»;
• контроллеры не получают нужные уровни, и картинка начинает ломаться полосами.

Признаки:

• дефект усиливается после 15–30 минут работы;
• иногда сопровождается легким мерцанием подсветки;
• после выключения и остывания ТВ некоторое время показывает лучше.

Решение в сервисе включает:

• замену «уставших» конденсаторов в цепях питания T‑CON и системной платы;
• проверку стабилизаторов, DC/DC‑преобразователей, замену подозрительных элементов;
• контроль уровней на холод и горячее состояние.

Мой кейс: полосы после прогрева на телевизоре Samsung UE40

Один из показательных выездов: телевизор Samsung UE40… (средняя диагональ, популярная модель), жалоба клиента — «первые 10 минут картинка нормальная, потом появляются вертикальные полосы, через час смотреть невозможно».

На месте:

• на холодном запуске картинка чистая;
• через 15–20 минут вокруг правой трети экрана появляются тонкие вертикальные полосы;
• при еще большем прогреве полосы становятся ярче, часть изображения в этом секторе как будто «застывает».

Диагностика:

• телевизор разобрал, осмотрел шлейфы матрицы — визуально без явных повреждений;

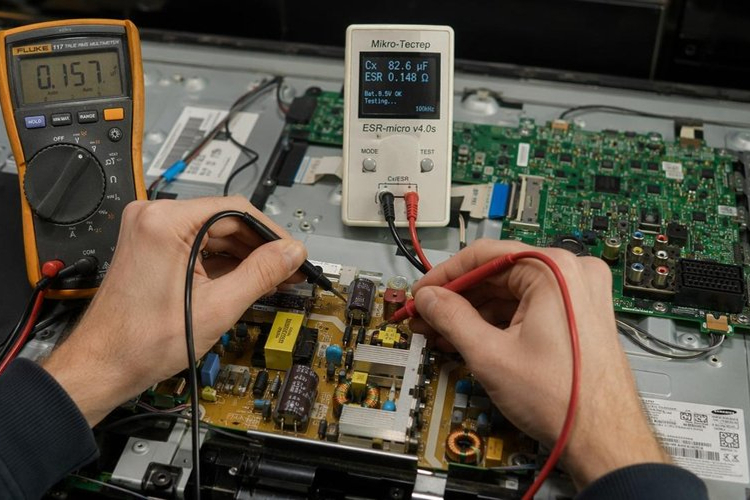

• измерил на T‑CON опорные напряжения на холодную и после прогрева — одно из напряжений Vcom уходило за допустимые пределы;
• проверил конденсаторы и элементы в этой цепи, обнаружил «уставший» конденсатор с завышенным ESR и подозрительный стабилизатор.

Решение:

• заменил конденсатор и стабилизатор на новые с подходящими параметрами;
• протестировал телевизор в тепловом режиме — оставил работать на час, наблюдал картинку;
• полосы не появлялись, картинка оставалась стабильной.

Клиент получил рекомендации по режиму работы (не закрывать вентиляцию, не оставлять ТВ в душном шкафу), а также краткую памятку о том, что полосы после прогрева — повод не откладывать визит мастера.

Совет мастера: Если полосы появились один раз после сильного прогрева (например, летом в жаре), и вы решили «подождать, вдруг само пройдет», шанс на самоисцеление невелик. Чаще такие симптомы — первый звонок. Чем раньше сделать диагностику, тем выше вероятность обойтись ремонтом платы, а не полной заменой матрицы.

Тип полос и вероятный виновник

Когда есть шанс починить матрицу

Почему нельзя тянуть с полосами после прогрева

С точки зрения ресурса:

• каждый цикл «грязной» работы на неверных напряжениях дополнительно нагружает матрицу и ее драйверы;
• деградированные шлейфы COF при постоянном прогреве и охлаждении продолжают разрушаться;
• слабые конденсаторы и стабилизаторы неравномерно нагружают остальные элементы, ускоряя их износ.

В итоге ситуация может перейти из диапазона «ремонт платы» в диапазон «полная замена матрицы», а это уже другие деньги и не всегда есть смысл, особенно для старых моделей.
