Как понять, что в телевизоре сгорела подсветка

Главный признак сгоревшей подсветки — телевизор включается, звук и реакция на пульт есть, но экран остается черным либо на нем при свете фонарика едва заметна картинка. Иногда перед полным отказом экран тускнеет, мигает, гаснет через несколько секунд или уходит в синий оттенок. Не вскрывайте корпус сами: LED-линейки и матрица очень хрупкие, а точную причину покажет диагностика.

Я — Александр Смирнов, инженер ТВ Фиксер. Работаю с ЖК, LED, Smart TV и плазменными панелями 12 лет, специализируюсь на ремонте телевизоров на дому и в условиях сервиса.

Александр Смирнов

Как устроена подсветка

В современном LED-телевизоре сама матрица не светится. Она лишь формирует изображение: открывает и закрывает жидкие кристаллы, меняет цвет пикселей. Свет для картинки дают LED-линейки — длинные планки со светодиодами, которые стоят за матрицей или по ее краям.

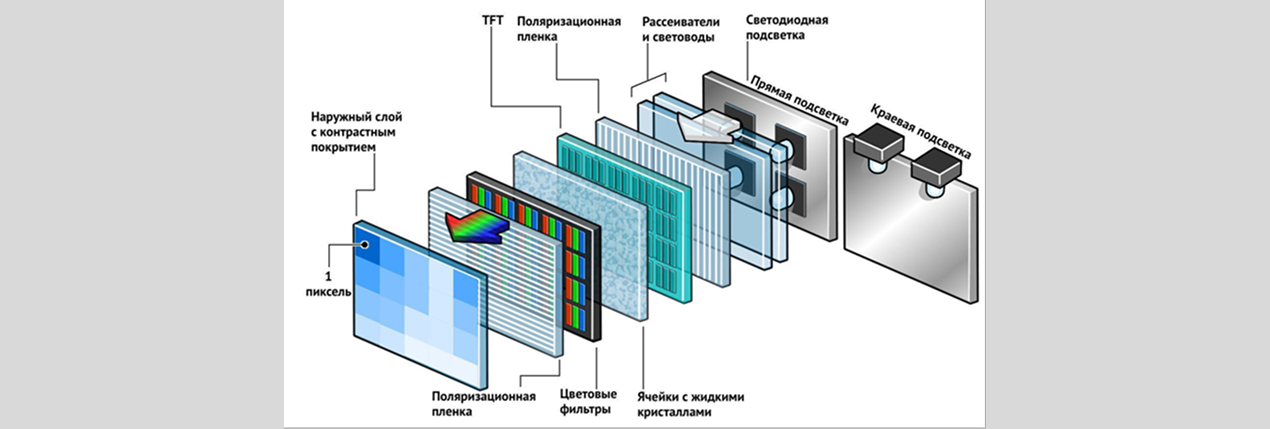

Типовая конструкция выглядит так: снаружи находится защитное стекло или тонкая рамка, затем матрица, поляризационные и рассеивающие листы, отражатель, а уже за ними — светодиодные линейки. Плату подсветки питает драйвер, который часто входит в блок питания. Он контролирует ток в цепях светодиодов и отключает телевизор от света при обрыве или коротком замыкании.

В старых LCD-моделях встречаются лампы CCFL. Для них нужен инвертор — узел, который вырабатывает высокое напряжение для ламп. В новых LED и QLED-телевизорах вместо ламп работают светодиоды. У OLED-панелей отдельной общей подсветки нет: каждый пиксель светится сам. Поэтому для OLED такой диагноз, как «сгорела подсветка», обычно неверен.

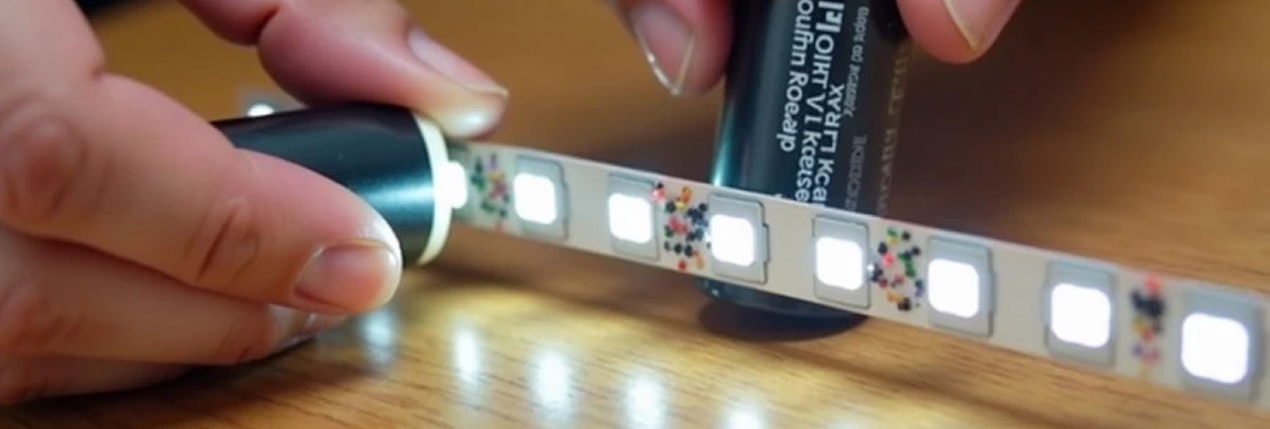

Светодиоды работают в цепочках. Если сгорает хотя бы один диод, драйвер может отключить всю линию. Поэтому телевизор часто ведет себя резко: вчера картинка чуть мерцала, а сегодня экран черный, хотя звук и каналы остались.

Совет мастера. Не путайте LED-телевизор с OLED. У LED подсветка стоит отдельным слоем за матрицей, ее можно заменить. У OLED общая подсветка отсутствует. Если OLED стал темным или часть экрана погасла, причина чаще лежит в самой панели, плате питания или управлении матрицей.

Признаки сгоревшей подсветки

Полный черный экран при сохраненном звуке — самый известный, но не единственный симптом. Важно оценить картину целиком: как ведет себя индикатор, слышен ли звук, включается ли меню, была ли проблема постепенной или экран погас сразу.

Звук есть, а изображения нет

Телевизор включается обычным способом: горит индикатор, меняются каналы, слышен звук передачи, запускаются приложения. Экран при этом черный. Иногда он кажется полностью выключенным, но при ярком внешнем освещении можно заметить слабый серый фон.

Это очень похоже на отказ LED-линеек или драйвера подсветки. Материнская плата продолжает обрабатывать сигнал, матрица формирует изображение, но без света за ней человек его не видит. ТВ Фиксер относит такой симптом к вероятным проблемам ламп подсветки или инвертора.

Картинка видна только с фонариком

Это домашний тест, который помогает понять характер дефекта без разбора телевизора. Включите канал, ролик или главное меню. Поднесите включенный фонарик смартфона почти вплотную к экрану и направьте луч под небольшим углом. Не давите на матрицу.

Если в зоне луча видны меню, лица, титры или контуры передачи, сигнал и матрица, скорее всего, работают. Нет именно подсветки. Такой результат не заменяет диагностику, но позволяет мастеру заранее предположить, какой узел проверять первым.

Не нужно выполнять тест слишком долго. Одной-двух минут достаточно. Если телевизор сам уходит в защиту, постоянные попытки запуска могут дополнительно нагреть блок питания и драйвер.

Экран вспыхивает и сразу гаснет

Телевизор может на секунду показать нормальную картинку, затем экран темнеет. Звук продолжается. В части моделей это повторяется при каждом новом включении.

Так проявляет себя защита драйвера. Он запускает питание светодиодов, измеряет ток и видит обрыв или неверную нагрузку в одной из цепей. После этого плата выключает подсветку, чтобы не перегреть исправные линейки и элементы блока питания. Сам факт короткой вспышки не означает, что неисправен только один светодиод: причина может быть в нескольких планках, драйвере или разъеме.

Изображение тусклое, пятнистое или с синевой

Подсветка не всегда погибает мгновенно. Сначала часть светодиодов теряет яркость, люминофор на диодах выгорает, появляются пятна. Экран становится темнее, особенно по краям или в отдельных зонах. На белом фоне видны серые, голубые или синеватые участки.

Синий оттенок типичен для старых LED-планок, где деградировал люминофор. Сам кристалл продолжает светить, но уже не дает правильный белый спектр. Пользователь часто пытается исправить картинку настройками цвета. Это не помогает: проблема находится не в профиле изображения, а в физическом состоянии светодиодов.

Телевизор мигает или сам гаснет

Если при просмотре экран периодически моргает, яркость «дышит», а затем телевизор выключает изображение, нельзя исключать подсветку. Но тут нужен более широкий осмотр. Похожие симптомы дают блок питания, плохой контакт шлейфа, материнская плата, программный сбой и нестабильная сеть.

На сайте ТВ Фиксер мигание подсветки также указано среди частых неисправностей, где мастер проверяет узлы телевизора и причины нестабильной работы. Важно не ставить диагноз по одному признаку: специалист измеряет напряжения, проверяет драйвер и сами линейки.

Совет мастера. Если экран стал синим или заметно темнее, не ждите полного отказа. На ранней стадии часто удается заменить линейки до того, как перегрев и скачки тока повредят драйвер подсветки. Чем дольше телевизор работает с уставшими диодами, тем выше нагрузка на остальные элементы цепи.

Чем подсветка отличается от других поломок

Черный экран — не всегда сгоревшие LED-линейки. Ошибка в диагнозе приводит к лишним расходам и опасным попыткам ремонта. Для ориентира полезно сравнить основные признаки.

ТВ Фиксер отдельно указывает, что при полосах, ряби, пятнах и разводах на экране ремонт матрицы не выполняется, а разбитые матрицы не ремонтируют из-за высокой цены панели. При отказе подсветки ситуация иная: матрица часто остается исправной, а ремонт сводится к работе со светодиодами или их питанием.

Что можно сделать до приезда мастера

До приезда мастера допустимы только безопасные действия:

• проверить, есть ли звук и реакция на пульт;
• открыть меню телевизора и посветить фонариком на экран;
• отключить ТВ от розетки на 10–15 минут, затем включить снова;
• убрать удлинитель сомнительного качества и подключить телевизор напрямую к исправной розетке;
• вспомнить, были ли до отказа мерцание, синяя картинка, падение яркости, запах гари или щелчки.

Нельзя вскрывать телевизор, снимать матрицу, «проверять» светодиоды проводами, давить на экран или прогревать корпус феном. На платах остается опасное напряжение даже после отключения от сети, а тонкая панель может треснуть от небольшого перекоса.

Совет мастера. Фонарик помогает увидеть изображение, но не определяет точное место поломки. Он не отличит перегоревший диод от неисправного драйвера. Для точного вывода я проверяю LED-линейки тестером, напряжения драйвера, разъемы и питание блока.

Почему перегорают светодиоды

Светодиодная подсветка рассчитана на долгую работу, но работает в тепле и часто с высокой яркостью. Самая частая причина отказа — естественный износ светодиодов и люминофора. Диоды находятся рядом друг с другом, нагревают планку, а тепло выходит не всегда хорошо, особенно в тонком корпусе телевизора.

На срок службы влияют несколько факторов:

• Максимальная яркость. Режимы «Динамический», «Магазин», «Яркий», максимальная подсветка и постоянный HDR создают высокий ток и температуру. Изображение выглядит эффектно, но ресурс LED-планок снижается.
• Перегрев корпуса. Телевизор в закрытой нише, рядом с батареей, под прямым солнцем или вплотную к стене хуже отводит тепло. Вентиляционные прорези забиваются пылью. Температура внутри растет, а детали стареют быстрее.
• Некачественное питание. Скачки напряжения, нестабильный блок питания, высохшие конденсаторы и неисправный драйвер могут дать ток выше нормы. Светодиоды начинают работать в тяжелом режиме, часть диодов перегорает.
• Неудачный ремонт в прошлом. Иногда меняют один сгоревший светодиод, оставляя остальные старые. На короткое время экран оживает, но рядом уже стоят изношенные диоды. Вскоре появляется новый обрыв, и телевизор вновь гаснет. Поэтому при ремонте важно оценить состояние всего комплекта планок.
• Влага и механический удар. После перевозки, падения, удара или попадания жидкости могут пострадать разъемы, дорожки и элементы подсветки. Здесь проверка особенно важна: внешне телевизор может выглядеть нормально, а внутри уже есть трещина пайки или следы окисления.

Как проходит профессиональный ремонт

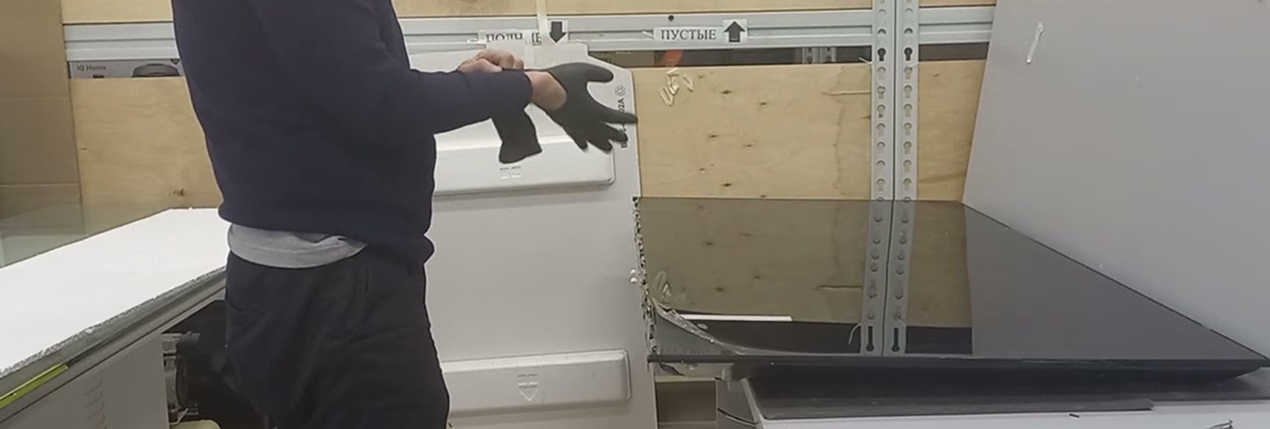

Работа с подсветкой требует чистого места, антистатической защиты и опыта. Главная сложность — безопасно снять матрицу. Она тонкая, гибкая и может треснуть от неравномерного усилия. После трещины цена восстановления обычно сопоставима с большей частью цены нового телевизора, а ТВ Фиксер не берет в работу разбитые матрицы.

Порядок ремонта обычно такой:

1. Мастер проверяет внешний симптом: запуск, звук, реакцию на пульт, работу меню, картинку под фонариком.

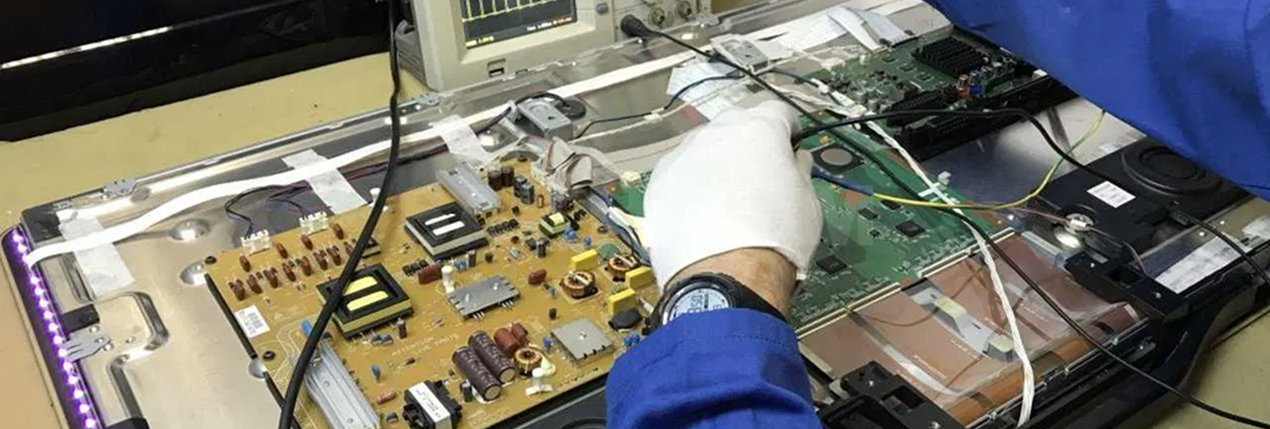

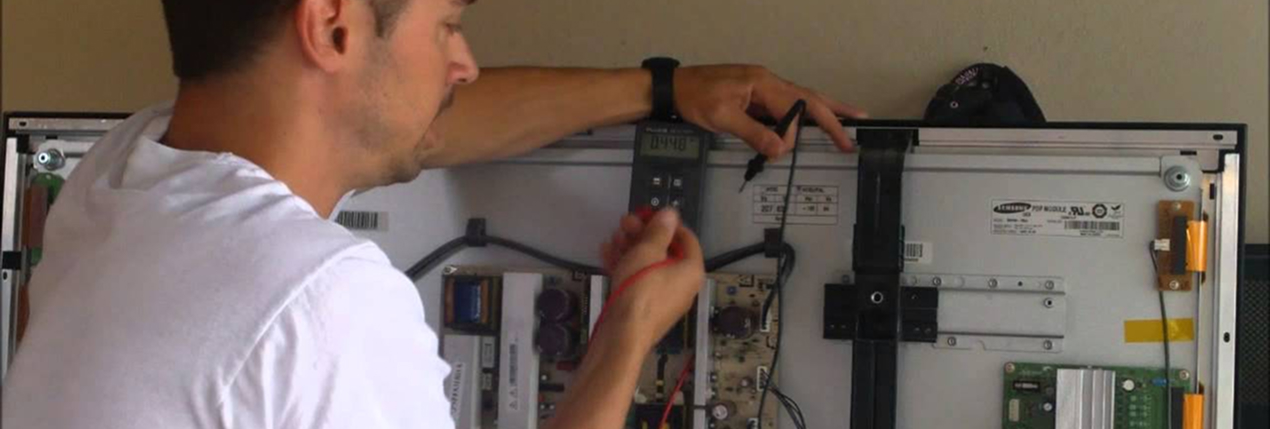

2. Снимает заднюю крышку, осматривает блок питания, драйвер, разъемы и следы перегрева.
3. Измеряет напряжения питания и тестирует цепи подсветки.
4. При подтвержденной неисправности разбирает экранный модуль: снимает рамку, матрицу, оптические листы и отражатель.

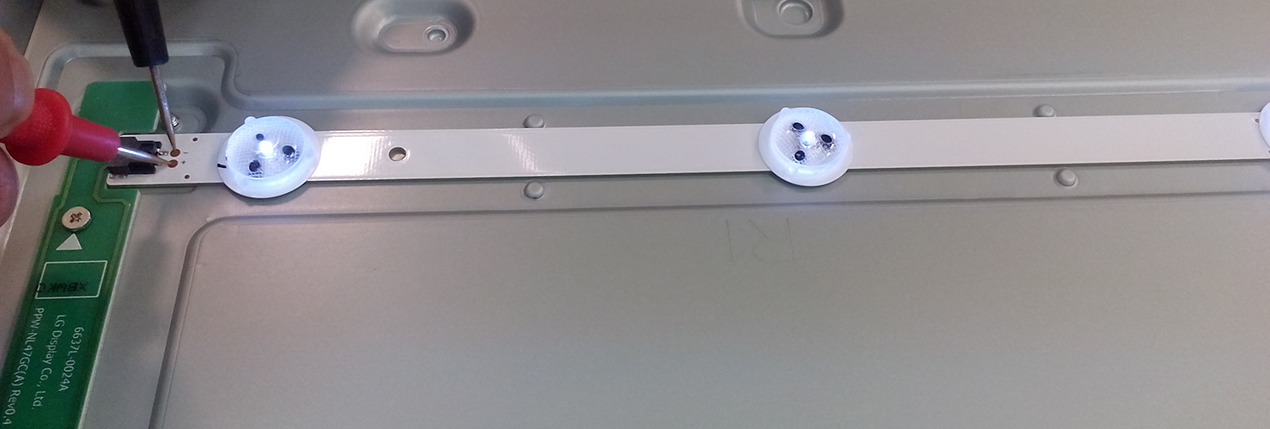

5. Проверяет планки LED-тестером, находит сгоревшие или ослабленные диоды.
6. Меняет линейки либо выполняет ремонт по результатам дефектовки.
7. Собирает телевизор без пыли и перекосов, проверяет равномерность белого поля, яркость, нагрев и работу в течение тестового времени.

На сайте ТВ Фиксер отмечено, что замена перегоревших диодов и работа с подсветкой возможны в сервисном центре, а диагностика сложной неисправности может занять от нескольких часов до нескольких дней. Это разумный подход: качественная замена планок требует безопасной разборки панели и проверки после сборки.

Совет мастера. При согласовании ремонта спрашивайте не только «поменяют ли диод», но и что именно проверит мастер: все линейки, драйвер, разъемы и равномерность свечения. Если заменить один элемент в старой подсветке без проверки остального комплекта, риск повторного отказа остается высоким.

Кейс: Samsung UE43NU7090, звук есть — экран черный

На выезде у клиента был Samsung UE43NU7090. Жалоба типична: вечером телевизор несколько раз мигнул, потом картинка погасла. Звук из приставки и реакция на пульт сохранились. Хозяин успел перезагрузить телевизор и поменять HDMI-кабель, но это не дало результата.

1. Сначала я включил ТВ и проверил работу меню. Под фонариком на темном экране читались иконки Smart TV и курсор. Значит, матрица формировала изображение, а проблема лежала в контуре света. После проверки блока питания и выходов драйвера стало ясно: одна из LED-цепей имела обрыв, защита отключала подсветку через короткое время после запуска.
2. Телевизор доставили в сервис для безопасной разборки экранного модуля. После снятия матрицы и оптических слоев я проверил все линейки. На одной планке был полностью перегоревший диод, еще на нескольких диодах люминофор заметно потемнел. Это объясняло предшествующее мерцание и падение яркости.
3. В такой ситуации менять только один светодиод — слабое решение. Поставил комплект исправных LED-линеек, проверили ток драйвера, нагрев и равномерность подсветки на белом, сером и цветном тестовых полях.
4. После сборки телевизор отработал тестовый цикл без мигания и затемнения. Клиент получил гарантийный талон.

Этот случай хорошо показывает, почему звук при черном экране не означает «полностью умер телевизор». При исправной матрице и системной плате ремонт подсветки обычно имеет смысл. У ТВ Фиксер ремонт подсветки указан от 650 рублей, замена ламп подсветки — от 680 рублей, но окончательная сумма зависит от диагонали, модели и цены комплекта LED-линеек.

Как продлить ресурс подсветки

После ремонта или покупки нового телевизора стоит немного изменить режим эксплуатации. Это не требует сложных действий, но заметно снижает тепловую нагрузку на LED-линейки.

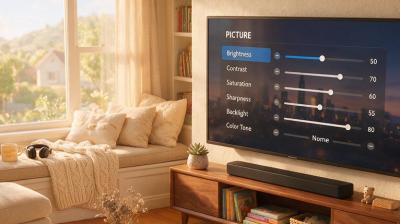

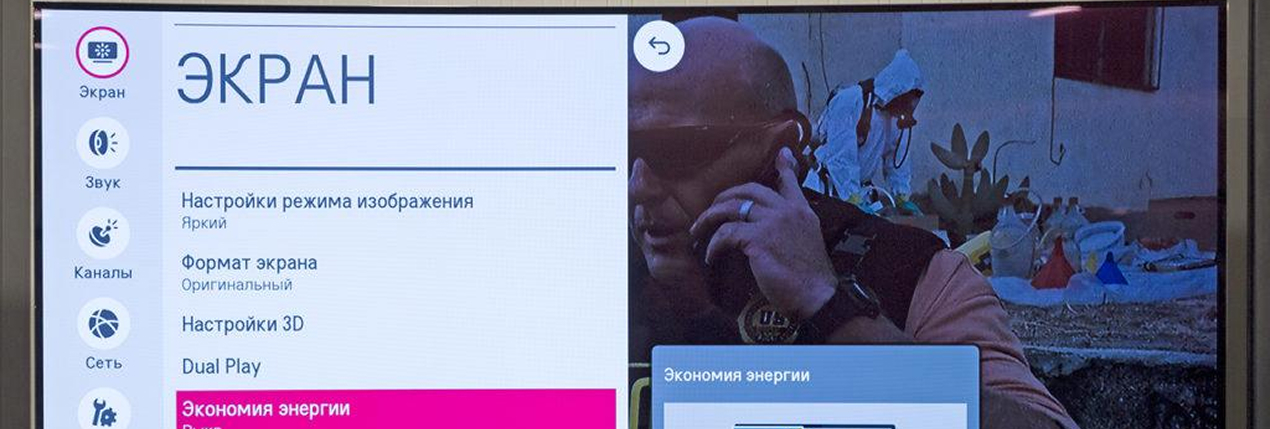

• Установите не максимальную, а комфортную яркость. В темной комнате экран на 100% чаще утомляет глаза и сильнее нагревает подсветку. Для обычного просмотра обычно достаточно режима «Стандартный» или «Кино», а не «Динамический».
• Оставьте свободное место для вентиляции. Не накрывайте верх корпуса салфетками, не зажимайте ТВ между стеной и мебелью, не ставьте рядом мощный обогреватель. Если телевизор висит в нише, проверьте, чтобы воздух мог выйти через верх и боковые зазоры.
• Периодически очищайте внешние прорези от пыли сухой мягкой кистью или пылесосом на слабой мощности, не загоняя пыль внутрь. При частых скачках напряжения используйте качественный сетевой фильтр или стабилизатор. Не включайте телевизор сразу после серьезного перепада электричества.
• Не оставляйте статичную яркую картинку на максимальной подсветке на много часов. Особенно это касается новостных каналов с яркими плашками, игровых меню и рекламных заставок. Для LED-панели это прежде всего лишний нагрев.

Когда обращаться в ТВ Фиксер

Вызывайте мастера, если есть звук, а экран черный; телевизор показывает картинку только под фонариком; экран мигает и тут же гаснет; белый фон стал синим, серым или пятнистым; яркость заметно упала за короткий срок.

ТВ Фиксер выполняет ремонт ЖК, LED, Smart TV и плазменных телевизоров многих брендов. В центре работают аттестованные инженеры, например, я — Смирнов Александр Сергеевич — инженер с высшим образованием в области электроники, 12-летним стажем и специализацией на ремонте ЖК и плазменных ТВ.

Цены указаны без стоимости комплектующих — окончательную сумму мастер назовет после диагностики и дефектовки. Сервис также заявляет бесплатный выезд и диагностику, гарантию на ремонт и запасные части.
