Полосы на экране телевизора LG

Если на экране телевизора LG появились полосы, сначала проверьте встроенное тестовое изображение, кабели и внешний источник сигнала. Если линии видны и в меню телевизора, причина обычно в матрице, ее шлейфах, плате T-CON, подсветке или системной плате. Узкие постоянные цветные полосы чаще говорят о дефекте матрицы, а мерцающие или меняющиеся линии могут быть связаны с контактами и платами.

Я — Александр Смирнов, инженер по ремонту телевизоров ТВ Фиксер. Мой стаж — 12 лет, я ремонтирую ЖК, LED, Smart TV и плазменные телевизоры на выезде и в условиях сервисного центра. Полосы на экране — одна из самых тревожных неисправностей, потому что пользователь часто не понимает, что именно пострадало: входной сигнал, HDMI-кабель, T-CON, матрица или сама подсветка.

Александр Смирнов

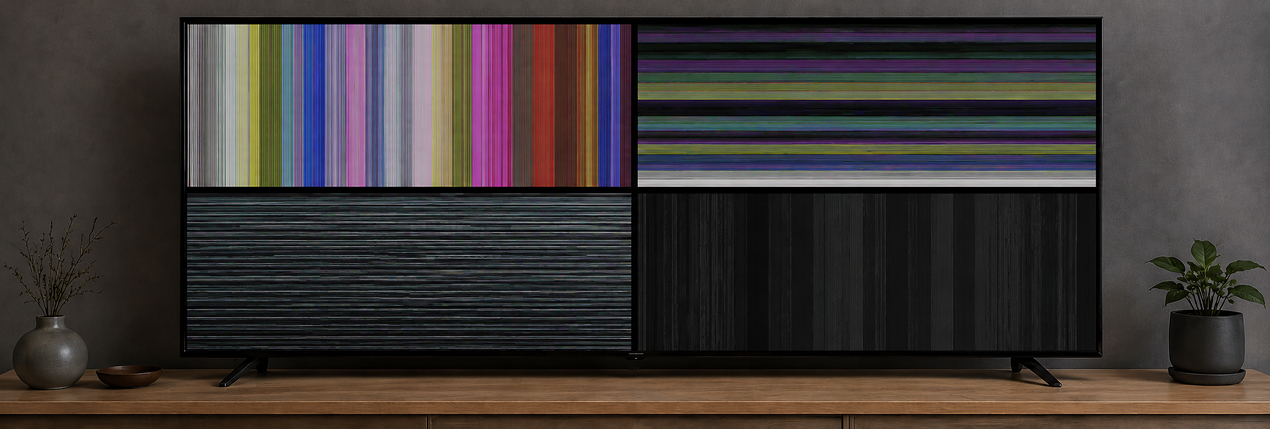

Почему важно сначала определить тип полос

У телевизоров LG проблема может проявляться по-разному: одна тонкая вертикальная линия, несколько цветных полос, широкая темная зона, горизонтальная рябь, мигающие участки изображения или половина экрана с неправильными цветами. Официальная поддержка LG рекомендует при аномальном изображении открыть «Поддержка» → «Самодиагностика экрана» и оценить тестовую картинку. Если дефект виден и на ней, причина находится в самом телевизоре, а не в приставке или эфирном сигнале.

Внешний вид дефекта помогает сузить круг причин. Но по одному фото нельзя поставить окончательный диагноз: телевизор нужно проверить на тестовом поле, в меню, через разные источники сигнала и после прогрева.

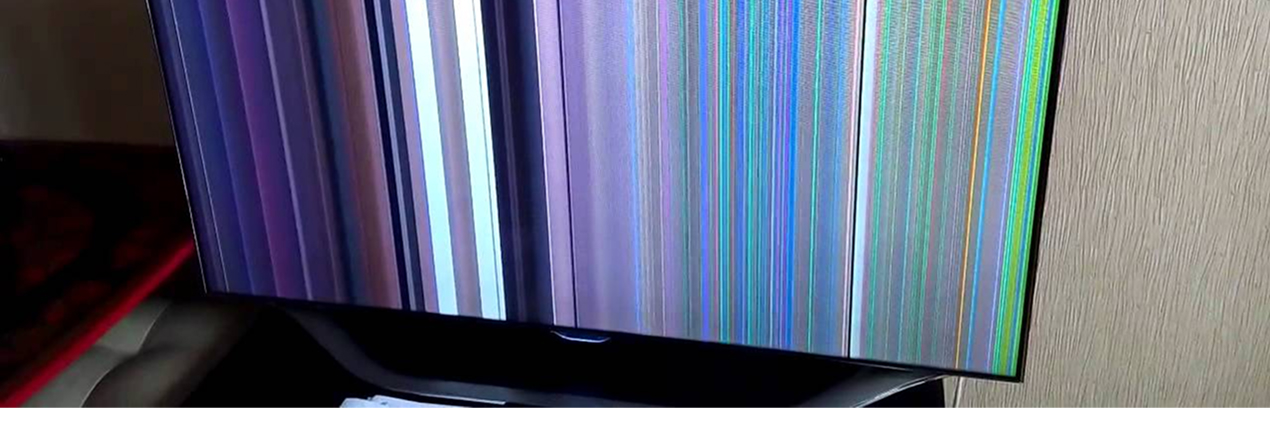

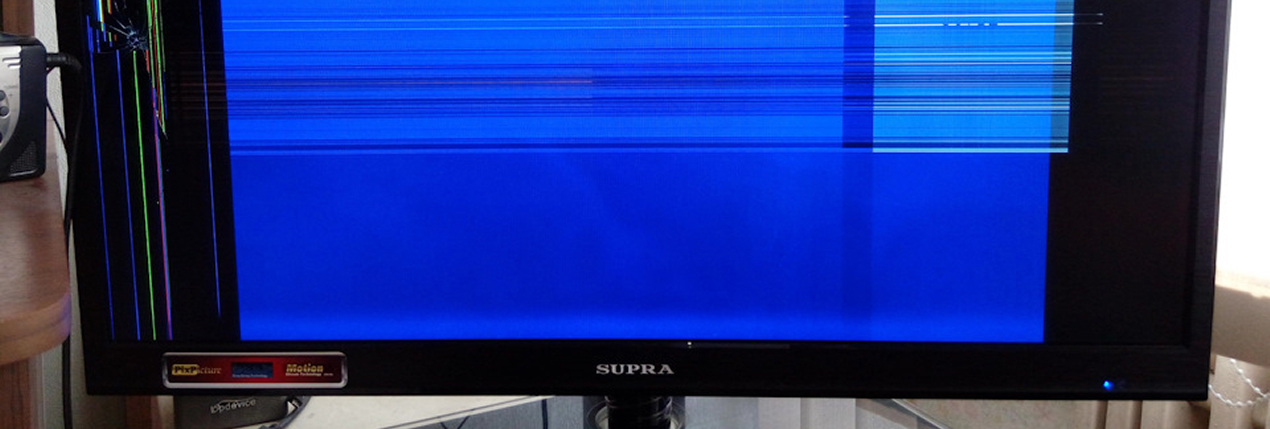

Вертикальные полосы

Вертикальная линия идет от верхней до нижней части экрана. Она бывает белой, черной, красной, зеленой, синей или разноцветной. Иногда полос одна, иногда весь экран превращается в набор вертикальных участков с нарушенной картинкой.

Если тонкая линия постоянно находится в одном месте и не меняется при переключении каналов, вероятен дефект матрицы или ее драйвера. Матрица состоит из огромного числа столбцов пикселей, каждым из которых управляют тонкие контакты и микросхемы-дешифраторы. При обрыве одного канала появляется линия на всю высоту экрана.

Если вертикальные полосы то появляются, то исчезают, меняют толщину, усиливаются после прогрева или реагируют на легкое перемещение корпуса, вероятны шлейфы, контакты или плата T-CON. Давить на экран для проверки нельзя: матрица очень хрупкая, а один неудачный нажим способен превратить ремонтопригодный телевизор в модель с разбитой панелью.

Горизонтальные полосы

Горизонтальные полосы тянутся слева направо. Они бывают тонкими, широкими, дрожащими, серыми, цветными или черными. Нередко линия движется по экрану сверху вниз, изображение подергивается, часть кадра смещается.

Такой дефект чаще связан с управлением строками матрицы, T-CON, шлейфами или нестабильным питанием. Если горизонтальные линии появились после скачка напряжения, длительной работы в жаре или попадания влаги, требуется осмотр платы питания и контроллера изображения.

Когда горизонтальные полосы заметны только на одном HDMI-входе, не исключайте внешний источник: приставку, игровую консоль, ноутбук или кабель. Если линии есть на эфирных каналах, в приложениях и главном меню LG, проблема почти точно находится внутри телевизора.

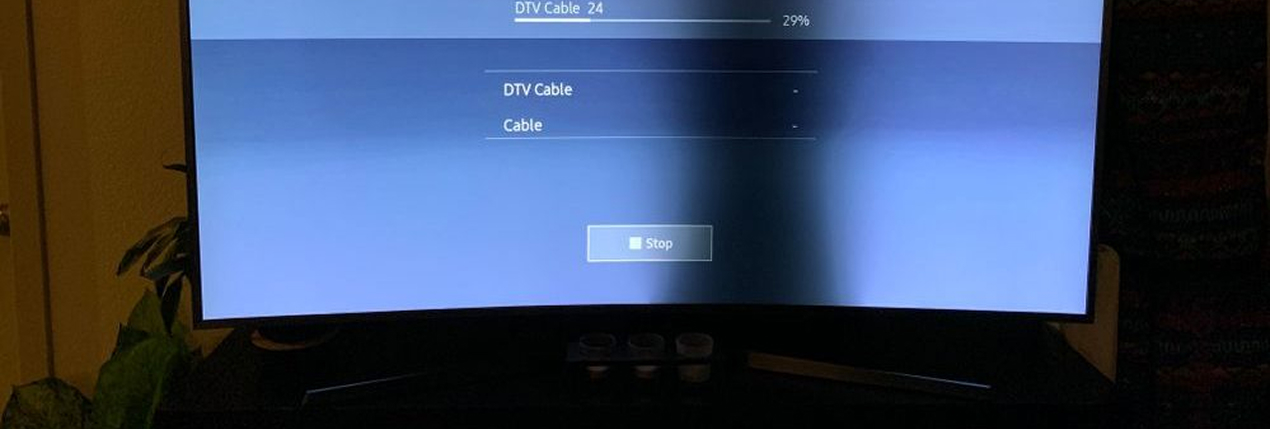

Полосы в виде затемнения

Иногда пользователь описывает проблему как «полосы», хотя на самом деле видны не линии, а темные вертикальные или горизонтальные зоны. Белый фон в этих местах серый, а на темной сцене разница почти незаметна.

Чаще всего это связано с LED-подсветкой. Часть светодиодов теряет яркость или перестает работать, поэтому матрица остается исправной, но не получает равномерного света. Визуально это похоже на грязные полосы или темные пятна.

ТВ Фиксер отмечает, что проблемы изображения могут быть связаны с инвертором, лампами и системой подсветки. При отсутствии картинки при сохраненном звуке сервис в первую очередь проверяет эти узлы.

Полосы после включения или прогрева

Очень важен момент появления дефекта.

Если линии есть сразу после старта и не меняются, выше вероятность серьезного дефекта матрицы. Если первые 10–30 минут телевизор показывает нормально, а затем появляются полосы, мерцание или неправильные цвета, причина часто зависит от температуры. При нагреве меняются параметры конденсаторов, стабилизаторов, микросхем T-CON и контактов пайки.

Такие неисправности нельзя игнорировать. На ранней стадии иногда достаточно ремонта платы или восстановления контакта. При долгой работе в нестабильном режиме повреждение может затронуть матрицу, а ее замена часто невыгодна.

Совет мастера. Снимите короткое видео с момента включения телевизора и момента, когда появляются полосы. Для мастера это полезнее одного фото: по изменению дефекта после прогрева часто можно понять, в какую сторону вести диагностику.

Проверяем: телевизор или источник сигнала

Иллюстрация: мастер проверяет кабель кабельного ТВ и шнур от интернета — держит их в руках

Перед разборкой нужно исключить внешние причины. Полосы на экране могут дать плохой HDMI-кабель, нестабильная приставка, неисправный ноутбук, антенна или неверные настройки видеосигнала.

Проверка занимает несколько минут.

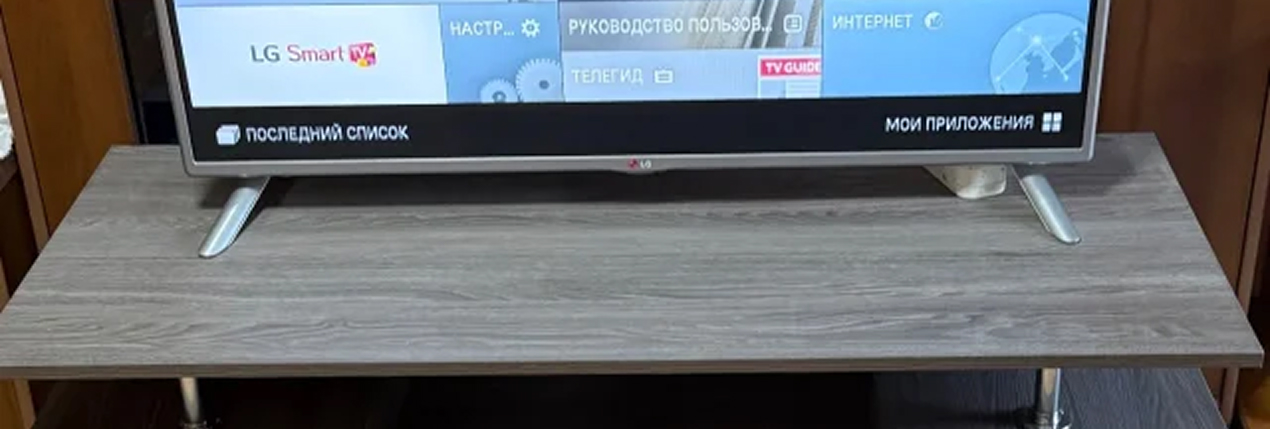

1. Нажмите кнопку Home и посмотрите на главное меню webOS.
2. Откройте приложение YouTube, онлайн-кинотеатр или другое встроенное приложение.
3. Переключитесь на эфирный канал.
4. Отключите внешнюю приставку, консоль или компьютер.
5. Если есть другой HDMI-кабель, установите его вместо старого.
6. Подключите устройство к другому HDMI-входу.
7. Перезапустите приставку, консоль или ноутбук.
8. Запустите встроенную самодиагностику экрана LG.

Если полосы остаются в главном меню и на тестовой картинке, менять кабель уже бессмысленно: причина в телевизоре. Официальная инструкция LG также указывает, что нормальное тестовое изображение говорит в пользу проблем с внешним устройством или сигналом, а дефекты на тесте требуют обращения в сервис.

Если линии есть только на одной приставке, телевизор, скорее всего, исправен. Проверьте разрешение и частоту сигнала. Старый HDMI-кабель может не справляться с 4K, HDR, 60 Гц или 120 Гц. Иногда он передает картинку, но появляются мерцание, рябь, краткие пропадания изображения или цветовые искажения.

Совет мастера. Не проверяйте телевизор только на одном эфирном канале. Плохой сигнал, помехи антенны и ошибки провайдера способны дать полосы, квадраты и рывки. Главный ориентир — меню телевизора и встроенный тест экрана.

Что может сломаться внутри LG

Внутри современного телевизора несколько узлов влияют на изображение. Полосы появляются при неисправности одного из них или при проблеме соединения между ними.

Матрица и драйверы

Матрица — самая дорогая часть LCD, LED и OLED-телевизора. На ее стекле находятся миллионы пикселей, тонкие проводники и драйверы строк и столбцов. Даже при отсутствии внешней трещины матрица может пострадать после удара, давления на экран, падения, перевозки или контакта с влагой.

Признаки дефекта матрицы:

• одна или несколько стабильных вертикальных линий;
• широкая полоса с неправильными цветами;
• черная зона на части экрана;
• линии не исчезают после сброса, перезагрузки и смены источника;
• на экране есть след удара, трещина, потек или пятно;
• дефект виден в тестовой картинке.

Если телевизор получил удар, а после него появились полосы, вероятность повреждения панели особенно высока. Даже если стекло выглядит целым, мог пострадать внутренний слой, драйвер или шлейф.

ТВ Фиксер не выполняет ремонт разбитых матриц и панелей с выраженными пятнами, рябью, полосами и разводами, поскольку стоимость новой панели часто слишком высока по отношению к цене телевизора.

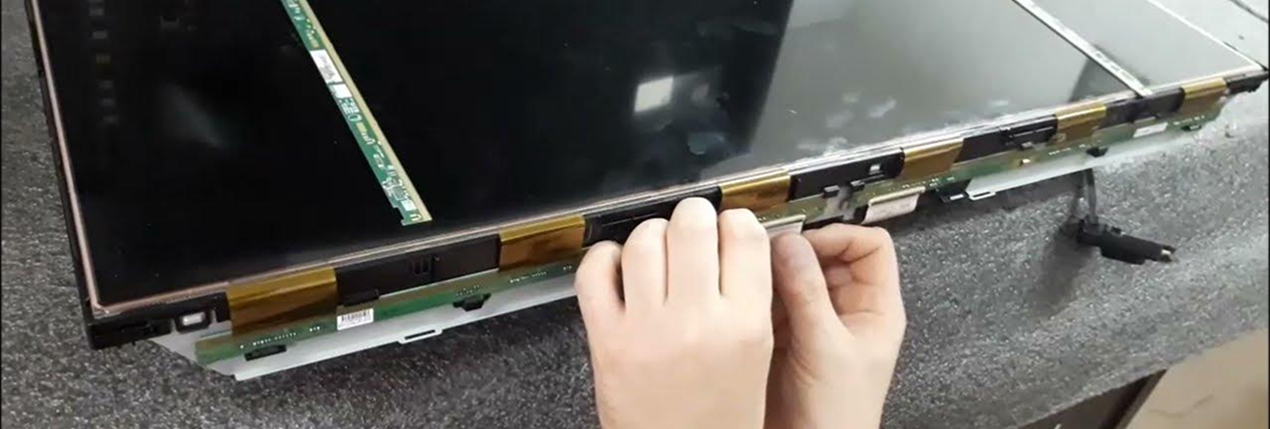

Шлейфы матрицы

Шлейфы передают сигналы от платы T-CON к матрице. Это очень тонкие гибкие ленты. Они могут окислиться после попадания влаги, потерять контакт после удара или получить микротрещину от перепада температуры.

При проблемах со шлейфом изображение иногда меняется после прогрева. Полосы могут исчезать на холодном телевизоре и возвращаться спустя 15–20 минут. Бывает, что при перемещении корпуса картинка кратко меняется.

Пользователь не должен самостоятельно вытаскивать и вставлять шлейфы. Коннектор легко повредить, а касание контактов пальцами оставляет жир и окисление. Кроме того, попытка снять рамку часто заканчивается трещиной матрицы.

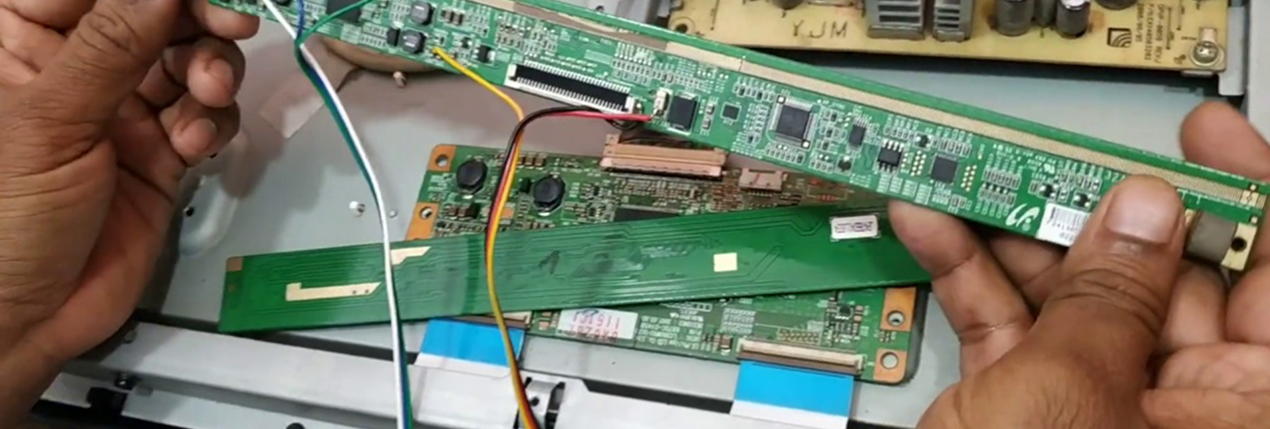

Плата T-CON

T-CON — контроллер таймингов. Он получает видеосигнал от системной платы и преобразует его в сигналы для строк и столбцов матрицы. На плате формируются важные напряжения и временные импульсы.

Признаки неисправности T-CON:

• горизонтальные или вертикальные полосы;
• половина экрана показывает неправильно;
• картинка двоится, смещается, зависает;
• появляются разноцветные квадраты;
• линии усиливаются после прогрева;
• на экране есть изображение, но цвета и геометрия нарушены.

В отдельных моделях T-CON можно отремонтировать: заменить стабилизатор, конденсатор, предохранитель, восстановить пайку или установить исправную плату. Но сначала нужно исключить дефект матрицы, иначе замена контроллера не даст результата.

Системная плата

Системная плата отвечает за обработку видеосигнала, работу Smart TV, HDMI, тюнера, Wi‑Fi и приложений. При проблемах с ней полосы часто идут вместе с другими симптомами: телевизор зависает, перезагружается, не видит HDMI, не запускает приложения, теряет звук или долго включается.

На сайте ТВ Фиксер ремонт системной платы указан от 860 рублей, а перепрошивка — от 760 рублей. Точная стоимость зависит от модели, причины и деталей.

Блок питания

Питание влияет на все узлы. Если напряжение нестабильно, изображение может мигать, полосить, терять яркость или исчезать после нагрева. Нередко одновременно появляются щелчки, самопроизвольные перезагрузки, долгий запуск и неравномерная подсветка.

Причины бывают разные: высохшие конденсаторы, перегрев, дефект стабилизатора, трещина пайки, последствия скачка напряжения. Ремонт блока питания в ТВ Фиксер начинается от 760 рублей.

LED-подсветка

У LED и LCD-телевизоров подсветка расположена за матрицей или по ее краям. Если часть диодов выгорела, экран выглядит неравномерно освещенным. На белой заливке это заметнее всего: появляются темные вертикальные зоны, серые полосы или пятна.

Проблема подсветки отличается от дефекта матрицы тем, что линии обычно не имеют четкой яркой границы и больше похожи на тени. При полном отказе подсветки звук остается, а изображение может быть видно на экране только под светом фонарика.

Совет мастера. Не путайте темные зоны подсветки с черными полосами матрицы. Тень обычно мягкая, ее края размыты. Полоса от дефектного столбца матрицы чаще тонкая, четкая и тянется от края до края.

OLED LG: особый случай

У OLED-телевизоров нет отдельных LED-линеек общей подсветки: каждый пиксель светится сам. Поэтому классический ремонт «замена подсветки» к ним неприменим.

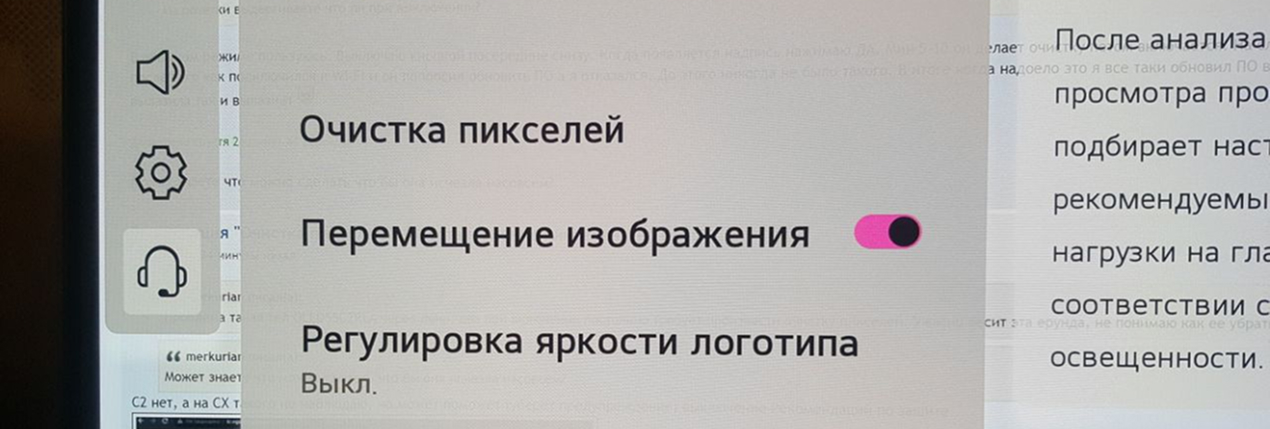

Если на OLED LG появились вертикальные линии, остаточные следы изображения или пятна, сначала откройте меню ухода за OLED-панелью. LG рекомендует использовать функцию «Очистка пикселей» через раздел «Общие» → «OLED Care» → «Уход за OLED-панелью». Функцию можно запустить сразу или назначить на время, когда телевизор выключен.

Но важно понимать границу возможностей этой процедуры. Очистка пикселей может помочь при временной неоднородности или остаточном изображении. Она не устранит трещину, повреждение панели, неисправность драйвера или постоянную линию, которая сохраняется на тестовом экране.

Не запускайте очистку много раз подряд в надежде «вылечить» постоянные полосы. Если дефект не исчез после штатного цикла, нужна диагностика.

Кейс мастера: LG 49UK6300, полосы после прогрева

На выезд поступила заявка по LG 49UK6300. Клиент сообщил, что первые 15 минут телевизор работает нормально, затем на нижней половине экрана появляются тонкие горизонтальные полосы. При долгом просмотре линии становятся ярче, а картинка начинает слегка дрожать.

1. Сначала я проверил встроенное меню и тестовую картинку. Полосы присутствовали везде: на эфирных каналах, в приложениях и на HDMI. Внешние устройства, антенну и кабели можно было исключить.

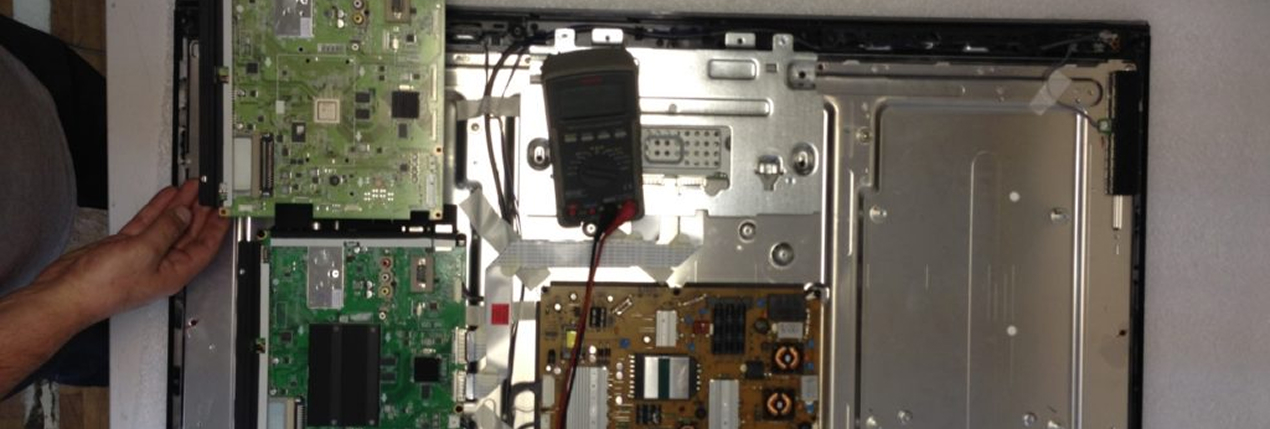

2. После снятия задней крышки я осмотрел блок питания, шлейфы и T-CON. На холодном телевизоре параметры были близки к норме.
3. После прогрева одна из линий питания T-CON начала проседать. Проверка показала деградацию конденсатора и нестабильность стабилизатора. Матрица визуально была цела: постоянных тонких вертикальных линий не было, реакция на тестовые изображения оставалась правильной.
4. После ремонта цепи питания T-CON и контрольного прогона телевизор работал более часа без полос и дрожания картинки.

Этот случай показателен: полосы после прогрева не всегда означают дорогую замену матрицы. На раннем этапе дефект может находиться в ремонтопригодной плате. Но определить это можно только после измерений, а не по советам из интернета.

Совет мастера. Если полосы возникают после прогрева, не охлаждайте телевизор бытовым вентилятором и не ставьте его на балкон. Временное исчезновение дефекта не является ремонтом. Резкие перепады температуры могут ухудшить состояние пайки, пластика и матрицы.

Что допустимо сделать до приезда мастера

Самостоятельно можно выполнить только безопасную проверку.

• Отключите телевизор от розетки на 15–20 минут, затем включите снова.
• Проверьте, есть ли полосы в главном меню.
• Запустите самодиагностику экрана через раздел «Поддержка».
• Отключите приставку, консоль, компьютер и все HDMI-кабели.
• Подключите внешний источник в другой HDMI-разъем.
• Замените HDMI-кабель на исправный.
• Проверьте картинку во встроенном приложении.
• Осмотрите экран на наличие следов удара, трещин, пятен и попадания жидкости.
• Запишите модель телевизора и снимите видео проявления дефекта.

Не стоит:

• снимать заднюю крышку;
• трогать плату T-CON руками;
• вынимать шлейфы;
• давить на края матрицы;
• прогревать телевизор феном;
• пытаться «приклеить» отслоившийся шлейф;
• использовать жидкость для чистки, если полосы появились после попадания воды;
• включать телевизор много раз подряд, если есть запах гари, щелчки или мигание.

Когда ремонт имеет смысл

Ремонт обычно целесообразен, если дефект находится в блоке питания, T-CON, системной плате, разъеме, шлейфе или LED-подсветке. В таких случаях телевизор после ремонта способен работать еще долго.

Если повреждена матрица, решение зависит от диагонали, модели и цены панели. Для телевизоров с большой диагональю и дорогих серий замена иногда оправдана. Для бюджетной модели возрастом 6–10 лет стоимость новой матрицы может приблизиться к цене нового телевизора.

ТВ Фиксер выполняет бесплатные выезд и диагностику, после которых мастер сообщает причину поломки, стоимость и целесообразность работ. Сервис дает гарантию на ремонт и запчасти.

Профилактика полос и дефектов изображения

Полностью защитить электронику от старения нельзя, но можно снизить риски:

• Не давите на экран при протирке. Используйте мягкую сухую салфетку из микрофибры. Жидкость наносите не на панель, а на салфетку и в минимальном количестве. Влага, стекающая под рамку, способна вызвать окисление шлейфов.
• Не переносите телевизор в одиночку за тонкую рамку. Большие диагонали нужно держать вертикально и переносить вдвоем. При перевозке экран должен быть защищен от изгиба и ударов.
• Обеспечьте вентиляцию. Не ставьте телевизор вплотную в закрытую нишу, не накрывайте верхнюю часть корпуса и не размещайте рядом с отопительными приборами. Перегрев ускоряет деградацию плат и пайки.
• Используйте качественный сетевой фильтр или стабилизатор, если дома случаются перепады напряжения. Это не спасет от механического повреждения матрицы, но поможет защитить блок питания и системную плату.
